首頁 ? 五軸加工中心 ? 五軸小型加工中心V650L

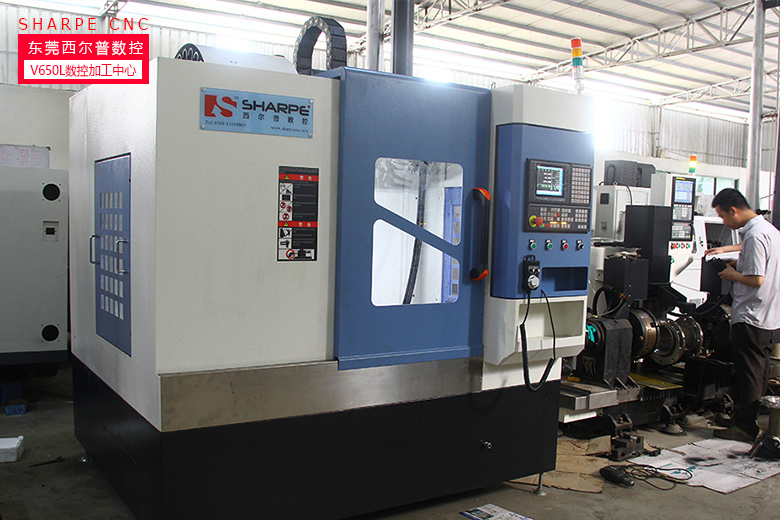

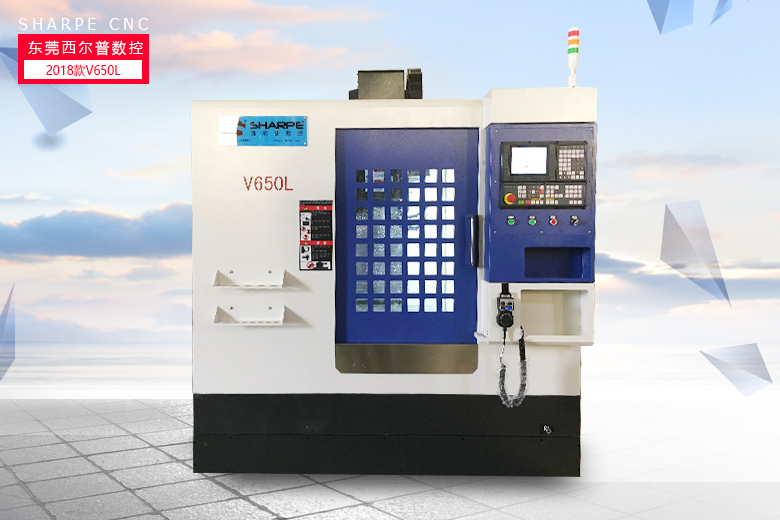

五軸小型加工中心V650L

產品型號:WZJGZX-V650L
品牌名稱:西爾普
包裝尺寸:2000×2310×2320
臺面尺寸:750×420
產品單位:臺
市場價格:馬上詢價

機床特點 機床參數 配置表購買需知

五軸小型加工中心V650L—鉆孔，攻絲，銑切

適用范圍：

批量生產加工中型五金零件，可以鉆孔，攻絲，銑切。適合材料銅鋁件，鑄件，一般鋼件的加工。也可加裝西爾普數控分度頭，實現4軸聯動多面加工。

產品簡介：

五軸小型加工中心V650L是采用目前市場上成熟穩定的臺灣寶元數控加工中心系統，并配以十六把斗笠式BT40刀庫（可選配24把圓盤式BT40刀庫）。產品配置較高，精度很高，穩定性很高。能較大切削產品。

產品特點：

1. 大跨距的結構設計，采用滾柱線性導軌，增加設備的剛性；
2. 改變刀庫側掛于立柱一側的設計為由底座來支撐，減少刀庫對立柱的側向力；
3. 采用24把圣杰機械臂式刀庫或16把圣杰斗笠刀庫和BT40的機械主軸，有較大的切削力；
4. 核心部件都采用臺灣制造的產品，臺灣寶元系統，臺灣丹銓主軸，臺灣上銀導軌；
5. 采用絕對值伺服進給驅動電機，不用行程塊的傳統設計，減少常見的超程報警；
6. 設備能有突出的運行穩定特性。

五軸小型加工中心V650L

高精度，高品質與最佳性?xún)r(jià)比的解決方案

五軸小型加工中心V650L采用成熟的臺灣寶元數控系統LNC5800. 研華寶元CNC銑床控制器系列: 高精度，高品質與最佳性?xún)r(jià)比的解決方案!
研華寶元數控(Advantech-LNC)提供最佳的解決方案及最高性?xún)r(jià)比的精密銑床控制器，LNC系列PC-Based控制器，是研華寶元數控投入大量研發人力及嚴格的品質管制而獲致的CNC控制器，升級更快速的運算核心，強化耐久無風扇設計，增強抗油耐塵的能力，操作簡便，功能完整，穩定度高，適用于銑床產業機器及自動化機具。

設備更加穩定可靠

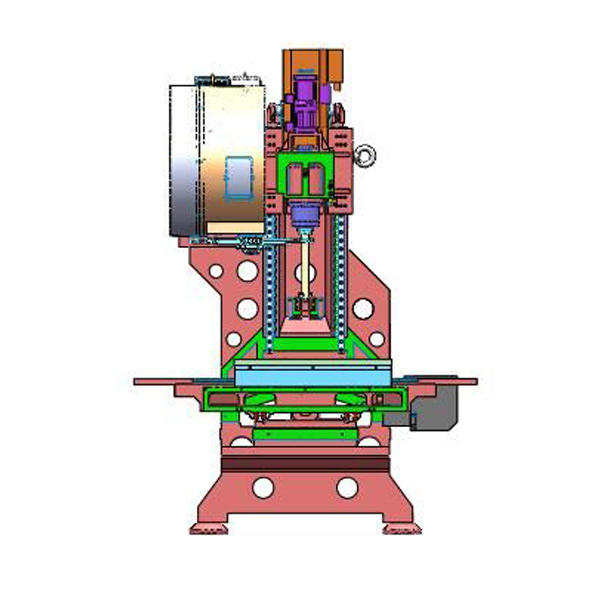

五軸小型加工中心V650L的刀庫承載都不是傳統的懸掛于機床立柱的結構，而是有來自地面底座來承租整個的刀庫重量，這個的結構就沒有了刀庫的重量造成立柱的偏向力，大大減少了立柱的微變形。設備更加穩定可靠。

采用臺灣圣杰刀庫

兩種刀庫選擇都采用臺灣圣杰刀庫。臺灣圣杰刀庫Sanjet是目前市面上一線臺灣品牌，刀庫有圓盤式24把刀庫和斗笠式16把BT40刀庫。主軸采用臺灣丹銓VOLIS BT40 主軸，標準配置同步帶傳動的8000轉精密主軸或直結式12000轉精密主軸。

水流更集中，速度更快，冷卻效果更好

另機床的冷卻噴頭都是裝在主軸箱本體內，該設計的好處在于主軸箱體在設計加工時就有這樣的設計，可防止不必要的冷卻水在不必要的地方流出，水流只能從冷卻水管中射出。使得水流更集中，速度更快，冷卻效果更好。

機床護罩采用伸縮護罩，有效延長了護罩的壽命

機床護罩采用目前市面上穩定的伸縮護罩，護罩與工作臺的連接不是簡單的外包圍，而是內嵌于工作下部結合，減少切削與冷卻水進入護罩與工作臺的接縫中，也改善了伸縮護罩的有效行程，延長了護罩的壽命。

序號	項目		參數
1	工作臺面積長(mm)X寬		750X420
2	T型槽數量-寬-間距		3-14-140
3	X軸行程X		650
4	Y軸行程Y		400
5	Z軸行程Z		520
6	主軸端面至工作臺（mm）		100-620
7	主軸中心至立柱導軌面		500
8	工作臺載重(KG)		250
9	主軸轉速		8000RPM
10	主軸功率（KW）		5.5KW
11	進給電機X 軸扭矩（N.m）	X 軸扭矩（N.m）	6
12		Y 軸扭矩（N.m）	6
13		Z 軸扭矩（N.m）	6
14	刀庫	圓盤式或斗笠式	24把或16把
15	換刀時間		（1）斗笠式7秒（2）圓盤式1.4秒
16	快速移動速度：X/Y/Z(mm/min)fast		24000
17	切削進給速度（mm/min）		0-10000
18	絲桿參數X/Y/Z(直徑mm/螺距mm)		3210P3
19	線性導軌尺寸		X:RG30；Y:RG30 Z：RG30
20	控制系統Control system		臺灣寶元 528M或選配四軸系統568M
21	機床外型尺寸		200023102320
22	機床重量		3.5T

序號	類別	項目	名稱	型號規格	●為標配
1	床身	鑄鐵	樹脂砂鑄件工藝	V650L	●
		油路	自動	自動注油	●
		絲桿	滾珠絲桿	P3級磨制滾珠絲桿3210	●
		導軌	線性導軌	臺灣上銀滾柱導軌RG30	v
		主軸	精密高速機械主軸	臺灣丹銓Volis BT40，8000rpm	●
2	電氣	進給電機類型	X,Y伺服	上海TechFul伺服電機1.8KW	●
		進給電機類型	Z軸伺服（剎車）	伺服剎車電機1.8KW	●
		主軸電機	伺服主軸電機	歐姆克5.5KW 8000rpm	●
3	系統	工業系統	臺灣寶元	LNC528MA系統	●
4	換刀	氣動換刀裝置	（斗笠、圓盤選配）	斗笠16把圓盤24把	●
5	外觀	鈑金	半防護式	白色+黑色	●
6	潤滑	電子注油器	RGB電動注油器	電動注油器	●
7	照明	長條型照明燈		LED	●
8	配件	刀柄	BT40	4個	●
		嗦嘴	ER40或ER32	（4個）	●
		月牙扳手		1套	●
		壓板壓規		1套	●
		貨運	省外		●
		包裝	木架包裝		●
		保修	1年		●

9	特殊要求	盔甲式護罩		三軸全部相同護罩	v

購買需知

1.購前服務

簽訂合同前,公司為客戶提供各種生產工藝方案,提供相應的技術咨詢、樣品試樣,設備選型等服務。

2.安裝調試

我公司依據合同,免費在規定的時間內將設備安全運往用戶指定的國內安裝地點,并派技術服務工程師現場安裝。在用戶安裝調試備件基本具備的情況下,技術服務工程師將在1-2天時間內把機器安裝調試完畢供用戶試用,并保證安裝調試現場環境整齊、干凈、有序。

3.售后培訓

公司提供免費技術培訓,安裝調試完畢后,在買方現場或賣方國內培訓維修中心對買方操作人員進行技術培訓,直至操作人員達到基本正常使用該設備為止,主要的培訓內容如下：
·1.常用繪圖軟件的使用培訓
·2.開關機器操作規程培訓
·3.面板及軟件控制參數的意義,參數選擇范圍的培訓
·4.機器的基本清潔處理和保養
·5.常見硬件故障處理
·6.操作中應注意的問題
