V1165L

產品型號:V1165L
品牌名稱:西爾普
包裝尺寸:3.1*2.8*2.8
臺面尺寸:1200×600
產品單位:臺
市場價格:馬上詢價

機床特點 機床參數 配置表購買需知

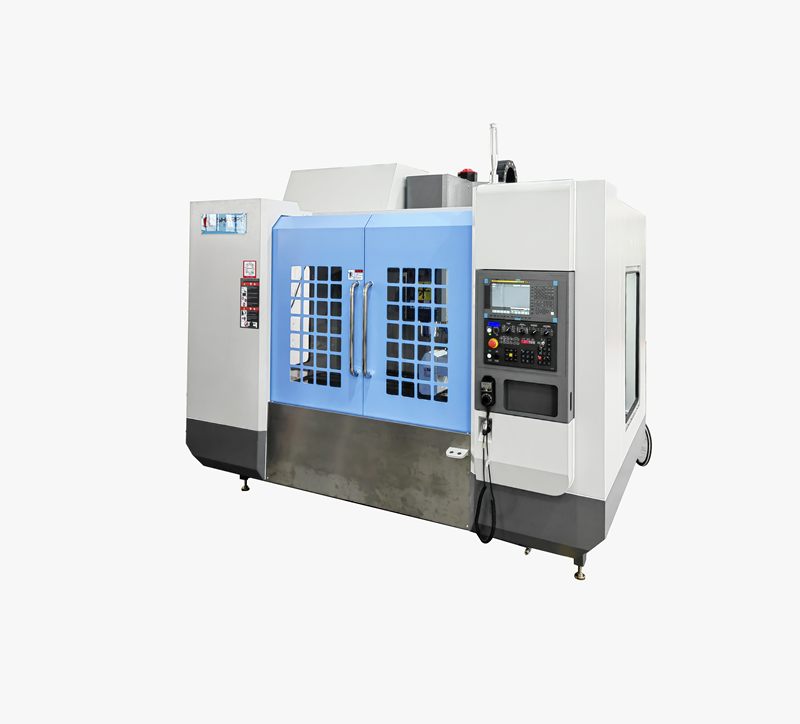

V1165L 數控加工中心

適用范圍：

批量生產加工較大些的五金零件，或一次裝夾更多的小型五金零件，可以鉆孔，攻絲，銑切。適合材料銅鋁件，鑄件，一般鋼件。每加工一個零件換刀不超過24把。

產品簡介：

V1165L加工中心是采用目前市場上成熟穩定的加工中心系統三菱M80或臺灣新代系統，并配以24把圓盤式BT40刀庫。產品配置較高，精度很高，穩定性很高。

該機床具有整體結構強，機床結構經過有限元分析優化，剛性更強，結構更穩定。
創新立柱與刀庫支架復合立柱剛性更強，刀庫更穩定不變形。
高剛性主軸可搭配大扭矩裝置生產效率提高30%以上。
① 剛性機床要兼有故障率低、可靠性好的生產場合。
② 特別適應于主軸箱高速往復運動的加工場合。
③ 短喉深高剛性緊湊型結構配大扭矩裝置生產效率提高30%以上，適用于重負荷加工。

項 目			參數	單位
工作臺	工作臺尺寸		1200×600	mm
	允許最大荷重		700	kg
	T型槽尺寸		5-18×100	mm
加工范圍	工作臺最大行程：X軸		1100	mm
	鞍座最大行程：Y軸		700	mm
	主軸最大行程：Z軸		700	mm
	主軸端面至工作臺面距離		180-880	mm
	主軸中心至立柱距離		710	mm
主軸	主軸形式		直連式/皮帶頭	-
	錐孔		BT40-150	-
	轉數		8000/12000	rpm
進 給	切削進給速度范圍		5-10000	mm/min
	快速移動	X軸	30	m/min
		Y軸	30
		Z軸	30
刀庫	刀庫容量		24T	mm
	刀具最大直徑（相鄰空位）		80	mm
	刀具最大長度		350	mm
	刀具最大重量		8	kg
	換刀時間（臨近刀）		1.6	Sec
電氣	主軸電機功率		7.5-11KW/12000	kw/rpm
	X/Y軸進給電機		3	kw/rpm
	Z軸進給電機		3	kw/rpm
定位精度 XYZ三軸			±0.005/300	mm
重復定位精度 XYZ三軸			±0.003/300	mm
所需氣壓			6-7	kgf/cm2
所需氣體流量			0.15	m³/min
主機重量			6500	kg
機床外觀尺寸			3.12.82.8	m

序號	部件名稱	數 量	單位	生產廠家	規 格	備注
1	主軸	1	支	臺灣丹銓	BT40-12000RPM	客戶選配
2	絲杠軸承	6	套	日本NSK、德國FAG、日本THT	BSB2562
3	滾珠絲杠	3	套	HIWIN	XYZ 4012	C3級
4	聯軸器	3	套	潤德	隨電機配
5	直線導軌	3	套	HIWIN	RGH45HA	P級
6	刀庫	1	套	臺灣北鉅	BT40-24T	客戶選配
7	系統	1	套	三菱、新代	M80	客戶選配
8	電機	4	套	三菱、新代		客戶選配
9	潤滑系統	1	套	河谷	3L
10	伸縮護罩	3	套	鴻旺/愛派爾	V1165

購買需知

1.購前服務

簽訂合同前,公司為客戶提供各種生產工藝方案,提供相應的技術咨詢、樣品試樣,設備選型等服務。

2.安裝調試

我公司依據合同,免費在規定的時間內將設備安全運往用戶指定的國內安裝地點,并派技術服務工程師現場安裝。在用戶安裝調試備件基本具備的情況下,技術服務工程師將在1-2天時間內把機器安裝調試完畢供用戶試用,并保證安裝調試現場環境整齊、干凈、有序。

3.售后培訓

公司提供免費技術培訓,安裝調試完畢后,在買方現場或賣方國內培訓維修中心對買方操作人員進行技術培訓,直至操作人員達到基本正常使用該設備為止,主要的培訓內容如下：
·1.常用繪圖軟件的使用培訓
·2.開關機器操作規程培訓
·3.面板及軟件控制參數的意義,參數選擇范圍的培訓
·4.機器的基本清潔處理和保養
·5.常見硬件故障處理
·6.操作中應注意的問題
