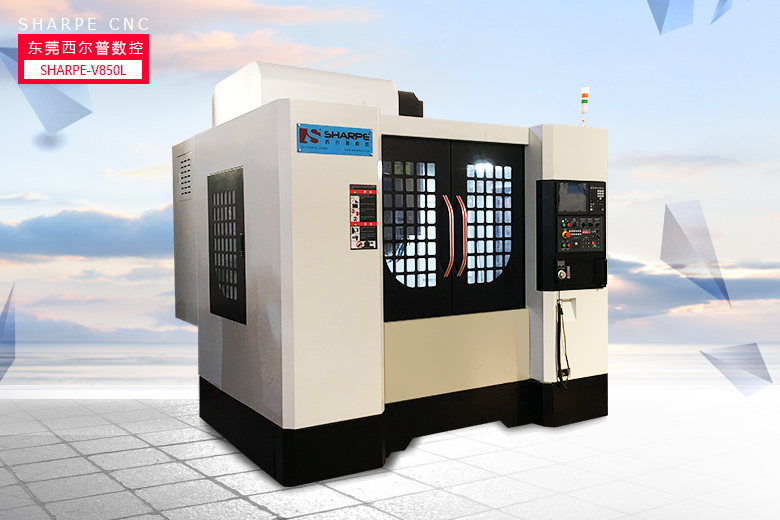

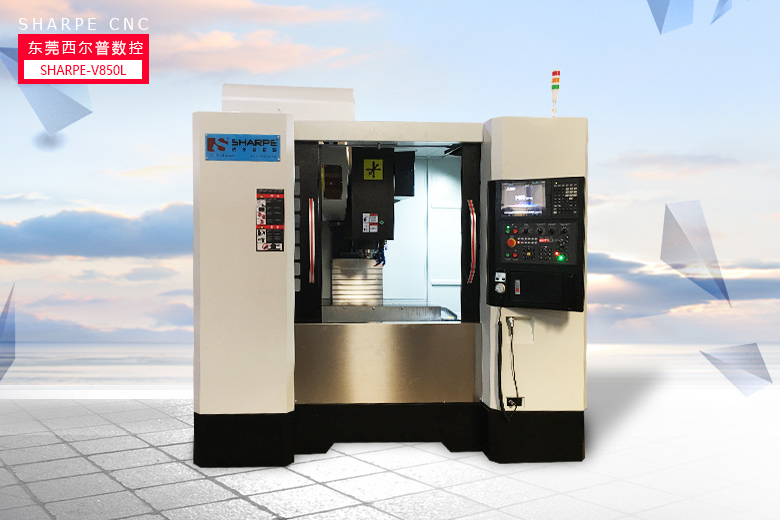

立式加工中心V850L-2018款

產品型號:LSJGZX-V850L-2018
品牌名稱:西爾普
包裝尺寸:2600×2400×2700
臺面尺寸:900×500
產品單位:臺
市場價格:馬上詢價

機床特點 機床參數 配置表購買需知

立式加工中心V850L—立式加工中心,龍門加工中心,850加工中心

適用范圍：

立式加工中心V850L適合大批量生產各種五金零件，零件在一次裝夾后可完成鉆孔，攻絲，銑削，鏜孔，鉸孔等工序加工，特別是在鉆孔和攻絲方面有非常特出的速度和效果表現。如手機機殼的加工。

產品簡介：

立式加工中心V850L屬于大型立式加工中心，其行程、工作臺面積相對于小型加工中心來說是較大的，所以立式加工中心V850L價格跟小型加工中心價格差距比較大。

產品特點：

立式加工中心V850L刀庫有兩種，分別是斗笠式刀庫和機械手刀庫。我們西爾普現在這款850L的刀庫配的是24把圓盤式伺服刀庫。系統選配臺灣寶元6800D 四軸系統，也可選配日本三菱M80系統。目前我們采用的日本安川大功率伺服電機或日本三菱配套的電機。

好材、好結構、好機床

好材做好機床

機床底座，立柱，主軸箱，十字滑臺，工作臺等基礎件均采用高強度鑄鐵樹脂砂工藝鑄造，內部金相組織穩定，結構經過動力學分析和有限元分析，確保結構更加合理，與加強筋的搭配，保證基礎件的高剛性，長期的穩定性。寬實的機床底座，A字箱型腔立柱，加寬加長一體式床鞍，全支撐負荷設計，達到整體床身的最佳剛性和穩定性。

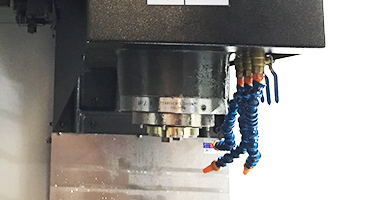

高速高精密機械主軸

a:采用日本三菱7.5KW主軸電機
b:采用臺灣惟隆主軸精密主軸BT40 10000rpm；
c:通過主軸和主軸電機的直接聯接，大幅提高傳動效率，減低傳動噪音;
d:主軸和電機都利用IRD動態平衡校正，確保主軸高速運轉時，避免產生共振現象，確保最佳加工光潔度和精度。

性能優精度高、運行高度穩定

X，Y，Z軸采用臺灣銀泰高精度的滾珠絲桿和線性導軌，進給電機均采用日本三菱絕對值伺服電機，動靜摩擦力很小，靈敏度高，高速震動小，低速無爬行，定位精度高，伺服性能優，精度高，運行高度穩定；

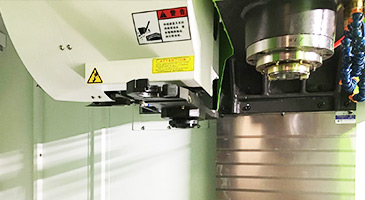

便于維護，刀具交換快速，可靠

臺灣圣杰的圓盤式24把 BT40刀庫是非常穩定高效的，目前市占率較高。定位精準，刀盤就近選刀，主軸采用機械聯動換刀，便于維護，刀具交換快速，可靠。刀對刀換刀時間1.2秒。

美觀，安全，防漏

機床配有全封閉防護罩，美觀，安全，防漏；，從前到后高傾斜度排屑，加上大流量自動沖屑裝置簡潔，環保，實用。后置獨立式切屑槽易于添加切削液和回收切屑。

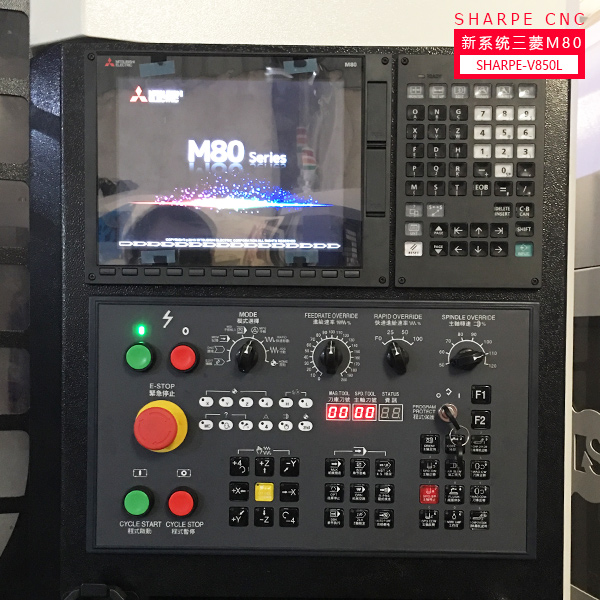

全新高速總線式系統

CNC控制系統標準配置采用臺灣寶元6800D系統，加上大氣好用的附加面板，數控系統可配置第四軸接口，實現復雜的四軸聯動加工需求。也可按照客戶要求配置日本三菱或日本Fanuc數控系統

采用中央集中自動注油系統

立式加工中心V850L的導軌絲桿采用中央集中自動注油系統，定時定量供給各需潤滑的部位所需用油，確保各點均勻潤滑，有效減少了摩擦阻力，保證滾珠絲桿和導軌的使用壽命，也減少潤滑油的浪費。

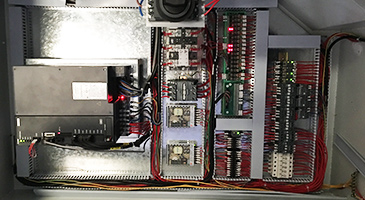

安全電器箱 / 不受外部干擾

立式加工中心V850L電器箱的配線均符合安全規范，大電流于弱電流都分開布線，確?？刂葡到y(tǒng)運轉時不受外部干擾；

項 目			參數	單位

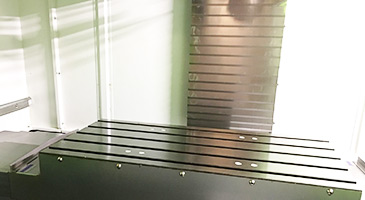

工作臺	工作臺尺寸		1000*500	mm
	允許最大荷重		500	kg
	T型槽尺寸		5*18 (100間距）	mm
加工范圍	工作臺最大行程：X軸		800	mm
	鞍座最大行程：Y軸		500	mm
	主軸最大行程：Z軸		500	mm
	主軸端面至工作臺面距離		110-610	mm
	主軸中心至立柱距離		540	mm
主軸	主軸形式		直連式/皮帶頭	-
	錐孔		BT40	-
	轉數		10000/12000/15000/	rpm
進 給	切削進給速度范圍		5-10000	mm/min
	快速移動	X軸	42	m/min
		Y軸	42
		Z軸	42
刀庫	刀庫容量		24T	mm
	刀具最大直徑（相鄰空位）		80	mm
	刀具最大長度		350	mm
	刀具最大重量		8	kg
	換刀時間（臨近刀）		1.6	Sec
電氣	主軸電機功率		7.5/8000	kw/rpm
	X/Y軸進給電機		2	kw/rpm
	Z軸進給電機		3	kw/rpm
定位精度 XYZ三軸			±0.005/300	mm
重復定位精度 XYZ三軸			±0.003/300	mm
所需氣壓			6-7	kgf/cm2
所需氣體流量			0.15	m³/min
主機重量			5500	kg
機床外觀尺寸			2.62.42.7	m

序號	類別	項目	名稱	型號規格	●為標配
1	床身	鑄鐵	樹脂砂鑄件工藝	HT250	●
		油路	河谷	自動注油	●
		絲桿	臺灣上銀滾珠絲桿	C3級磨制滾珠絲桿3616	●
		導軌	臺灣上銀線性導軌	X,Y,Z：HG35	●
		主軸	臺灣惟隆機械主軸	BT40-10000rpm	●
2	電氣	進給電機類型	X,Y伺服	三菱2.0KW	●
		進給電機類型	Z軸伺服（剎車）	三菱3.0KW	●
		主軸電機	伺服主軸電機	三菱8000rpm7.5KW	選配項
3	系統	工業系統	日本三菱	M80	●
4	換刀	氣動換刀裝置	臺灣岡田圓盤式	BT40 24把刀	●
5	外觀	鈑金	全防護式	米白色+綠色+灰黑色	●
6	潤滑	電子注油器	RGB電動注油器	電動注油器	●
7	照明	長條型照明燈		LED	●
8	油冷機		雷德工業	1HP/220V	選配項
9	配件	刀柄	BT40	10個	贈送
		嗦嘴	ER32	10個	贈送
		月牙扳手		1套	贈送
		壓板壓規		1套	贈送
		鎖刀架		1個	贈送
		說明書		1套	贈送
10	服務	貨運	省外（內）		●
		包裝	木架包裝		●
		保修	1年		●
		培訓	上門		●

購買需知

1.購前服務

簽訂合同前,公司為客戶提供各種生產工藝方案,提供相應的技術咨詢、樣品試樣,設備選型等服務。

2.安裝調試

我公司依據合同,免費在規定的時間內將設備安全運往用戶指定的國內安裝地點,并派技術服務工程師現場安裝。在用戶安裝調試備件基本具備的情況下,技術服務工程師將在1-2天時間內把機器安裝調試完畢供用戶試用,并保證安裝調試現場環境整齊、干凈、有序。

3.售后培訓

公司提供免費技術培訓,安裝調試完畢后,在買方現場或賣方國內培訓維修中心對買方操作人員進行技術培訓,直至操作人員達到基本正常使用該設備為止,主要的培訓內容如下：
·1.常用繪圖軟件的使用培訓
·2.開關機器操作規程培訓
·3.面板及軟件控制參數的意義,參數選擇范圍的培訓
·4.機器的基本清潔處理和保養
·5.常見硬件故障處理
·6.操作中應注意的問題
