產品相冊

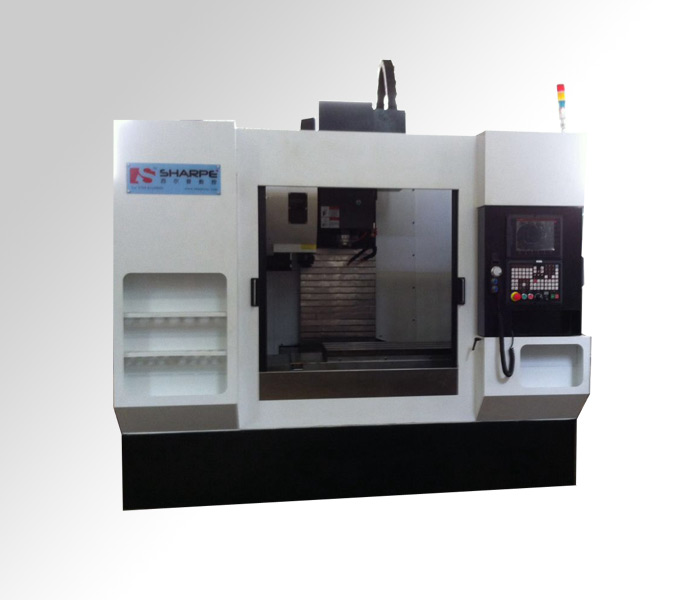

850

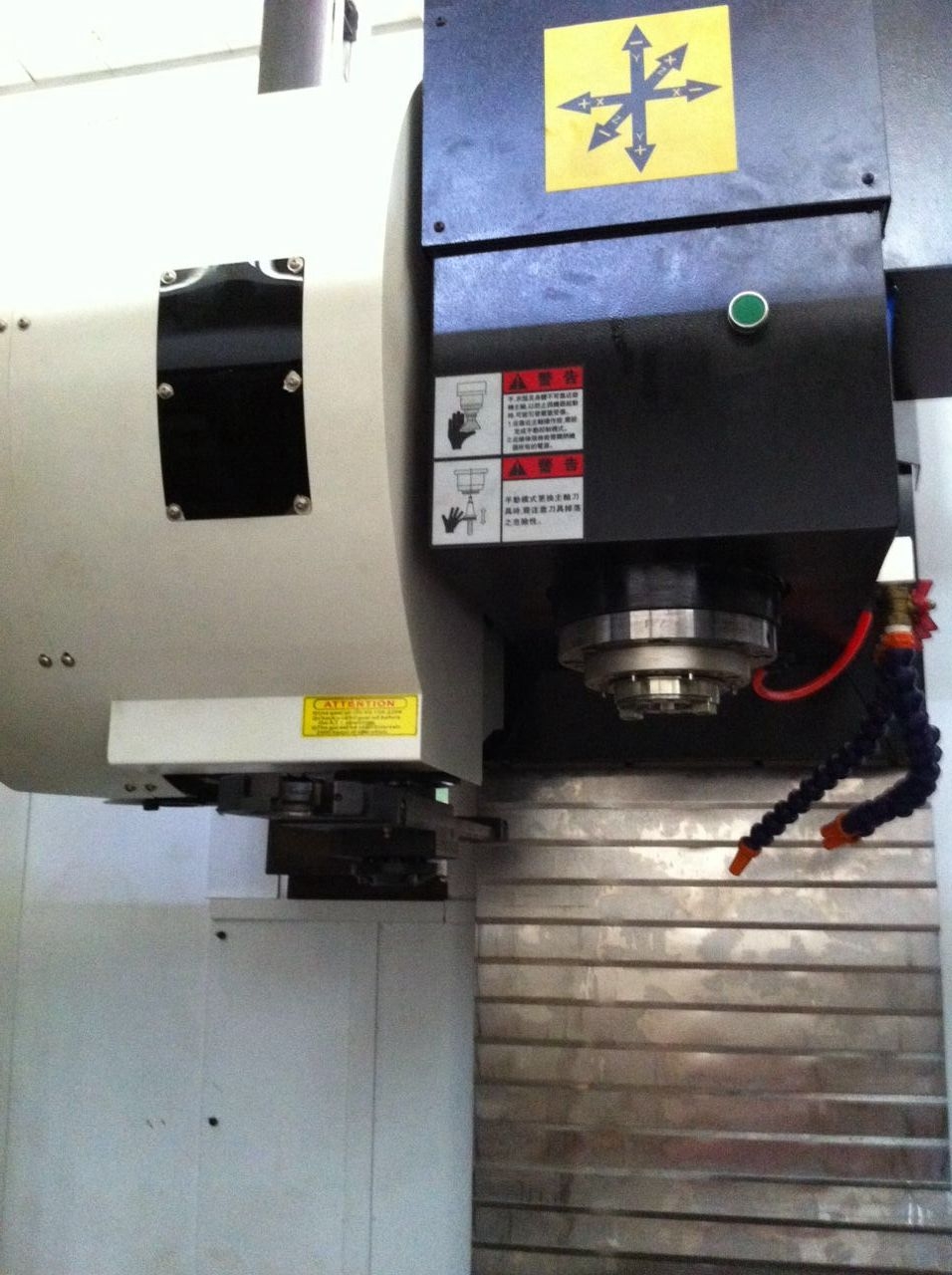

刀庫主軸

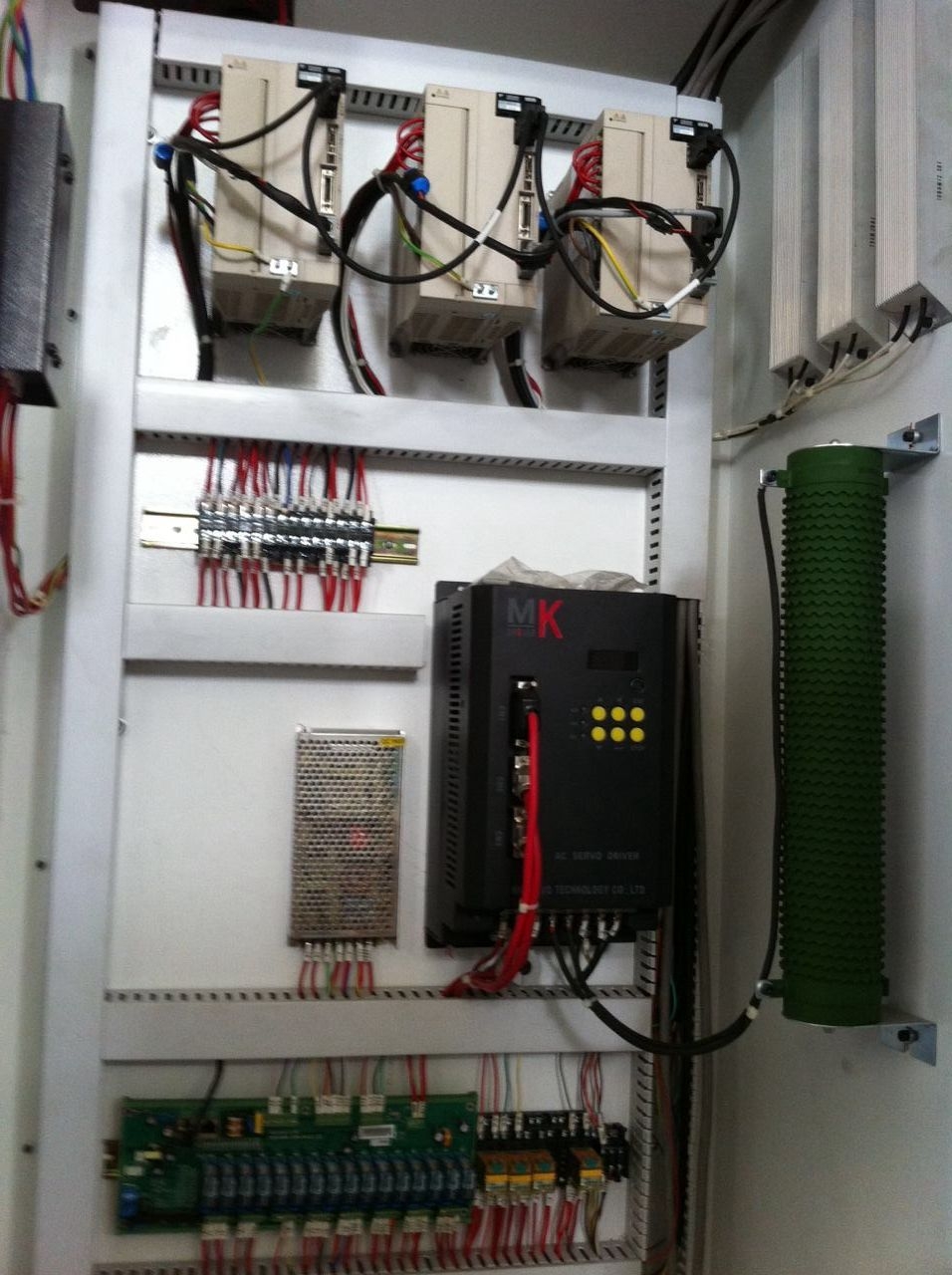

電控部份
產品簡介
850A加工中心是采用目前市場上成熟穩定的三菱數控加工中心系統，并配以24把圓盤式BT40刀庫。產品配置較高，精度很高，穩定性很高。
850是我司新研發的一款高效高剛性立式加工中心，該機床具有整機結構剛性強、精度穩定、故障率低、可靠性好的優點，是區別于目前市場普通的850機型。
適用范圍
① 剛性機床要兼有故障率低、可靠性好的生產場合。
② 特別適應于主軸箱高速往復運動的加工場合。
③ 短喉深高剛性緊湊型結構配大扭矩裝置生產效率提高
30%以上，適用于黑色金屬重負荷加工。
產品特點
該機床具有整體結構強，機床結構經過有限元分析優化，剛性更強，結構更穩定。
創新立柱與刀庫支架復合立柱剛性更強，刀庫更穩定不變形。
高剛性主軸可搭配大扭矩裝置生產效率提高30%以上。
技術參數
| 序號 | 項目 | 參數 | |
| 1 | 工作臺面積 長(mm)X寬(mm) | 1000X520 | |
| 2 | T型槽 數量-寬（mm）-間距（mm） | 3-18-130 | |
| 3 | X軸行程(mm)X | 800 | |
| 4 | Y軸行程(mm)Y | 500 | |
| 5 | Z軸行程(mm)Z | 530 | |
| 6 | 主軸端面至工作臺（mm） | 120-650 | |
| 7 | 主軸中心至立柱導軌面（mm） | 560 | |
| 8 | 工作臺載重(KG) | 500 | |
| 9 | 主軸轉速(rpm) | 8000RPM | |
| 10 | 主軸功率（KW） | 7.5KW | |
| 11 | 進給電機：安川電機(XY2.0KW,Z軸3.0KW) | X 軸扭矩（N.m） | 11.5 |
| 12 | Y 軸扭矩（N.m） | 11.5 | |
| 13 | Z 軸扭矩（N.m） | 18.6(帶剎車) | |
| 14 | 刀庫 | 圓盤式 | 24T |
| 15 | 換刀時間 | 刀對刀 | 1.4” |
| 16 | 快速移動速度：X/Y/Z(mm/min)fast | 30000 | |
| 17 | 切削進給速度（mm/min） | 0-8000 | |
| 18 | 絲桿參數X/Y/Z(直徑mm/螺距mm) | 4010P3 | |
| 19 | 線性導軌尺寸 | X:HGW35；Y:HGW35 Z：RGW35 | |
| 20 | 控制系統Control system | 臺灣寶元668 | |
| 21 | 機床外型尺寸 | 2500*2300*2400 | |
| 22 | 機床重量 | 5.0T | |
配置表
| 序號 | 類別 | 項目 | 名稱 | 型號規格 | ●為標配 |
| 1 | 床身 | 鑄鐵 | H300 | 850A | ● |
| 油路 | 自動 | 自動注油 | ● | ||
| 絲桿 | 滾珠絲桿 | P3級磨制滾珠絲桿4010 | ● | ||
| 導軌 | 線性導軌 | 臺灣上銀X,Y：HGH35 Z：滾柱式RGW35 | ● | ||
| 主軸 | 精密高速機械主軸 | 惟隆BT40 8000rpm | ● | ||
| 2 | 電氣 | 進給電機類型 | X,Y伺服 | 安川伺服電機1.8KW | ● |
| Z軸伺服（剎車） | 伺服剎車電機2.9KW | ● | |||
| 主軸電機 | 伺服主軸電機 | 新代7.5kw 8000rpm | ● | ||
| 3 | 系統 | 工業系統 | 臺灣寶元 | LNC668 | ● |
| 4 | 換刀 | 氣動換刀裝置 | 圣潔圓盤式 | BT40 24把刀 | ● |
| 5 | 外觀 | 鈑金 | 全防護式 | 白色+黑色 | ● |
| 6 | 潤滑 | 電子注油器 | RGB電動注油器 | 電動注油器 | ● |
| 7 | 照明 | 長條型照明燈 | LED | ● | |
| 8 | 配件 | 刀柄 | BT40 | 5個 | ● |
| 嗦嘴 | 5個 | ● | |||
| 月牙扳手 | 1套 | ● | |||
| 壓板壓規 | 1套 | ● | |||
| 9 | 服務 | 貨運 | 省外(內) | ● | |
| 包裝 | 木架包裝 | ● | |||
| 保修 | 1年 | ● | |||
| 服務 | 上門 | ● |
